- 品牌/型号：国产/TUD220
- 加工定制：否
- 类型：超声波探伤仪
- 品牌：国产
- 型号：TUD220

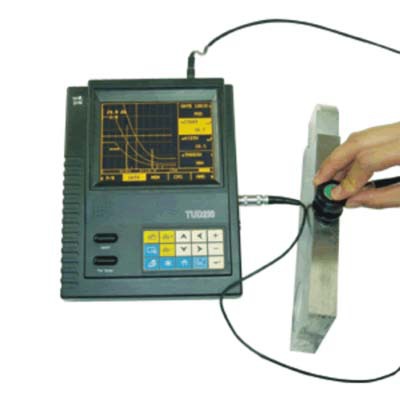

TUD220超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
TUD220超声波探伤仪功能特点：
•超高采样速率，射频波形细节尽现，最小显示范围2.5mm。•同时具备USB和RS232串行通讯口。•按键菜单式操作•整机全部软件可以通过通讯口在线升级。用户可以在时代网站下载本机嵌入式软件，自行升级，方便快捷。•拥有电子时钟日历。•大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值。•使用大容量锂离子电池，无记忆性，连续工作时间约6小时。•具有三条可调偏置的DAC曲线，可以适应不同行业中DAC曲线的绘制标准。•EL高亮度图形点阵显示屏，无视角限制、不受温度、阳光影响。•具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，有进波、失波和自动三种报警方式。•可以在单探头和双探头两种探伤工作方式之间任意切换。•波形显示： 正半波、负半波、全波和射频•探头阻尼通过菜单选择在50、150、400之间切换。•可以利用标准试块自动生成DAC曲线。•具有线性抑制功能，屏高的0～80%，步距：1%。•具有打印功能，通过串行打印机打印厚度报告与波幅曲线。•可以进行屏幕硬拷贝，将当前屏幕上的图形和菜单拷贝并打印。•能够跟PC机通讯，拥有功能强大的windows数据处理软件。
TUD220超声波探伤仪技术参数：
名称 | 技术数据 |
扫描范围(mm) | 扫描范围(mm)：2.5～5000(钢纵波) |
脉冲移位(ms) | 脉冲移位(ms)：-20～+3400 us |
探头零点(ms) | 探头零点：0us～99.99us，分辨率0.01 |
材料声速(m/s) | 材料声速：1000m/s～9999m/s |
输出阻尼(W) | 50，150，400 |
频率范围(MHz) | 0.2～10 |
增益调节(dB) | 0～110dB |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.2% |
探伤灵敏度余量 | ≥50dB |
动态范围 | ≥32dB |
外型尺寸(mm) | 230×184×53 |
重量(kg) | 1.2Kg |
TUD220超声波探伤仪基本配置：
1.主机 2.3A/9V电源适配器 3.探头连接电缆 4.直探头2.5MHz20 5.斜探头5MHz8×9K2 6.耦合剂 7.背带 8.电池
TUD220超声波探伤仪可选附件：1.串行通讯电缆(9针) 2.PC端通讯软件 3.串行打印机TPUP-NH 4.探头、试块
